废水生物处理新工艺中一体化废水处理装置

一体化废水处理装置是一种以旋转生物处理单元--生物转盘为核心的高效废水处理装置。整个装置分为以下几个处理单元:

1、初沉池：废水通过提升泵将调节池废水提升至SW装置内，首先进入初沉池，初沉池采用斜板沉淀池，在重力作用下，利用浅层沉降原理，使废水中大部分悬浮物和无机颗粒物沉降下来，同时也可夹带去除一部分有机物。为了便于随时提取某块斜板以清理所附载的难以滑落的污泥，装置采用了活动斜板。初沉池底部与缺氧区隔开，避免缺氧池混合液的搅动，影响初沉池的沉淀效果，初沉池的污泥定期由抽粪车清除。

2、缺氧池：缺氧池位于生物转盘壳体和外部箱体间的夹层内，在此空间内，初沉池的来水与经水力提升转子提升的回流硝化液以及二沉池的回流污泥在此混合，并经潜水搅拌机充分混合，完成反硝化过程，硝态氮在反硝化菌的作用下形成氮气，从水中逸出，达到脱氮的目的。

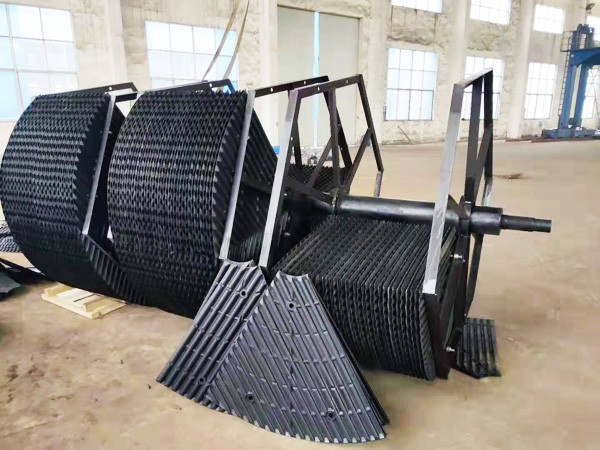

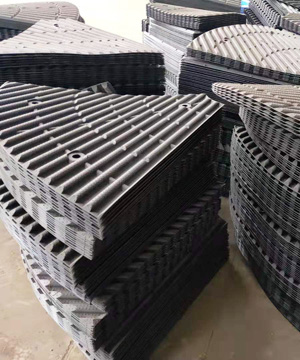

3、旋转生物处理单元-生物转盘：夹层缺氧池经脱氮的出水自流至旋转生物处理单元。旋转生物处理单元是装置的核心部分，采用了独特的复合生化技术，能在低能耗条件下高效降解污染物。整个旋转生物处理单元由三级生物反应器组成，每个生物反应器由一个生物转子和一个生化槽组成，每个生物转子内部由多级生物叶轮构成，每个生物叶轮上设置了大量地螺旋状的生物叶片。在传动装置的驱动下，三个生物转子同步旋转，空气(氧气)通过生物转子端面的气水孔进入，与废水混合，经氧气、废水、微生物三相接触和传质，实现含碳有机物的降解和含氮有机物的硝化过程。同时，旋转的生物叶片被废水冲刷，老化的生物膜脱落，新的生物膜形成，从而达到生物系统不断更新的过程。 硝化后的废水经水力转子提升至中间分配水槽，分配水槽由堰门控制着去往沉淀池和缺氧池废水流量。

4、二沉池 二沉池采用斜板沉淀池，在重力作用下，利用浅层沉降原理，将旋转生物处理单元的出水中含有大量脱落老化的生物膜沉淀，澄清后的处理出水进入下一个单元。沉淀的污泥一部分通过回流污泥泵进入缺氧池，另一部作为剩余污泥有抽粪车定期外运。
